三坐标介绍

Unity 中有三种坐标。

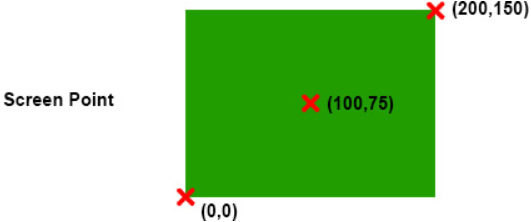

  • screen space 也就是屏幕的坐标，由像素点来定义，左下角是 (0,0)，右上角是 (pixelWidth,pixelHeight)，The z position is in world units from the camera.

    可以通过 Screen.width/Screen.height 来获取最大宽度/长度的像素值，原则上如果一个主相机的视野铺满了屏幕，比如主相机，那么 Camera.pixelWidth == Screen.width 并且 Camera.pixelHeight == Screen.height, 但是巧的是我做实验的时候这个代码是在写 OnDrawGizmos() 里面的，这四个值就不是两两相等，将 Scene 面板放大或者缩小 Screen.height/width 会跟着变，很奇怪，但在 OnGui() 中写的话，就是两两相等的。

  • viewport space 视口坐标是标准的和相对于相机的。相机的左下角为（0，0）点，右上角为（1，1）点，Z的位置是以相机的世界单位来衡量的。有的图也会叫 viewport space 为 GUI Space。

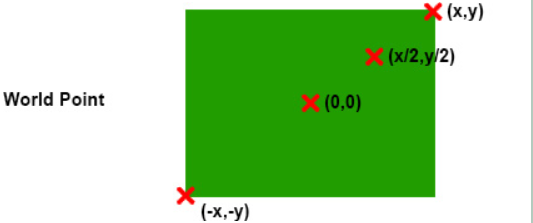

  • world space 世界坐标，都懂，Transform.position。

  • 其实还有第四种，也就是 local space，是物体相对于父物体的坐标偏移。

  • 还有第五种，也就是在 OnGui() 中使用的坐标，值得注意的是这个坐标左上角是 (0,0)，而右下角是 (Screen.width，Screen.height)。

坐标转化 API

  • 世界坐标 → 屏幕坐标：camera.WorldToScreenPoint(transform.position); 这样可以将世界坐标转换为屏幕坐标。其中 camera 为场景中的 camera 对象。
  • 屏幕坐标 → 视口坐标：camera.ScreenToViewportPoint(Input.GetTouch(0).position); 这样可以将屏幕坐标转换为视口坐标。其中 camera 为场景中的 camera 对象。
  • 视口坐标 → 屏幕坐标：camera.ViewportToScreenPoint();
  • 视口坐标 → 世界坐标：camera.ViewportToWorldPoint();

在世界坐标画出屏幕坐标的边界

下面的代码用于实现将 Screen Space 的边界在 World Space 中画出来：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
// 文件名：ThreeSpaceTest.cs
using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class ThreeSpaceTest : MonoBehaviour
{
    private Camera mainCam;  // = Camera.main.GetComponent<Camera>(); // 不能在这里赋值
    private void Awake()
    {
        mainCam = Camera.main.GetComponent<Camera>();
    }
    void OnDrawGizmos()
    {
        Vector3 p = mainCam.ScreenToWorldPoint(new Vector3(0, 0, Camera.main.GetComponent<Camera>().nearClipPlane));
        Vector3 p1 = mainCam.ScreenToWorldPoint(new Vector3(0, mainCam.pixelHeight,Camera.main.GetComponent<Camera>().nearClipPlane));
        Vector3 p2 = mainCam.ScreenToWorldPoint(new Vector3(mainCam.pixelWidth, mainCam.pixelHeight, Camera.main.GetComponent<Camera>().nearClipPlane));
        Vector3 p3= mainCam.ScreenToWorldPoint(new Vector3(mainCam.pixelWidth, 0, Camera.main.GetComponent<Camera>().nearClipPlane));
        Gizmos.color = Color.red;

        // 这里的 4 个值不是两两相等的，并且拖动 Scene 面板，Screen 的两个值会跟着变
        Debug.Log(mainCam.pixelWidth + " " + Screen.width + " " + mainCam.pixelHeight + " " + Screen.height);

        // 如果将主相机调成正交模式的话，4 个球会正好出现在相机的较近切面的四个角上
        Gizmos.DrawSphere(p, 1.0f);
        Gizmos.DrawSphere(p1, 1.0f);
        Gizmos.DrawSphere(p2, 1.0f);
        Gizmos.DrawSphere(p3, 1.0f);
    }
    private void OnGUI()
    {
        // 四个值是两两相等的
        GUILayout.TextField(string.Format("mainCam.pixelWidth = {0}\n" +
                                         "mainCam.pixelHeight = {1}\n" +
                                         "Screen.width = {2}\n" +
                                         "Screen.height = {3}\n", mainCam.pixelWidth, mainCam.pixelHeight, Screen.width, Screen.height));
    }
}

题外话：刚画出来的时候因为设置的球的半径很小，所以在 Scene 面板上转了好几圈都没找到，当时没想到把半径改大一点，结果还是把 p 打印出来，再放一个 Cube 到那个位置，F 定位 Cube 才找到小球球，瞬间感觉自己是瞎子。

实战小技巧

因为物体只能在 World Space 中移动，所以很多时候我们都需要将坐标转化能 World Space 中的坐标再进行运算，而且还要提防物体不能超出我们的屏幕范围，可以通过下面代码获取屏幕坐标的边界 ( Z 轴的值有待商榷 )

1
Vector3 fullScreen = Camera.main.ScreenToWorldPoint(new Vector3(Screen.width,Screen.height,10));

然后用下面语句来判断场景中的物体是否出了相机范围：

1
if (aRect.transform.position.y>fullScreen.y) {}
