Atlas 介绍

Mesh 是用来描述物体的外形的，贴图用来描述物体的外观，之前提到过每个 Canvas 都会自动合并下面的所有元素到一个 Mesh 里面。Mesh 虽然可以合并，但是如果贴图是分开的，那么每个贴图依然会多占用一个 DrawCall。为了减少 DrawCall，我们可以把多张图片合并到一个图片中，也就是图集(Atlas)。

创建一个 Atlas

  • 在 Editor Setting 中将 Sprite Packer 中的 Mode 设置为 Always Enabled。
  • 在 Project 视图中通过 Create->Sprite Atlas 创建图集。
  • 可以将单张图片或者整个文件夹拖到 Objects for Packing 中。注意所有贴图的格式都要是 Sprite(2D and UI)。
  • 然后在 PC，Mac & Linux Standalone settings 中勾选 Override for PC，Mac & Linux Standalone，并设置图集大小和贴图压缩格式。
  • 最后点击 Pack Preview。

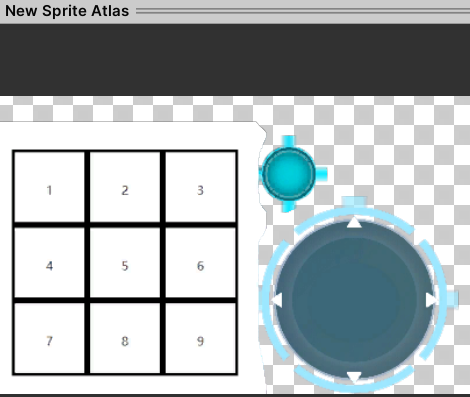

    效果如图所示：

    读取 Atlas

    Atlas 可以把很多 Sprite 合并到一起，如果有元素在运行期间需要更换图片，那么需要先加载这个图集，然后通过名字去读取 Sprite，名字就是 Sprite 在 Project 视图中的文件名。(那我如果在场景面板将一个 Canvas 里面所有的元素都设置好了图片，并且在运行期间不需要改变的话，那么图集还有用吗？)
    代码如下:
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    // 文件名：Script_05_14.cs
    using System.Collections;
    using System.Collections.Generic;
    using UnityEngine;
    using UnityEngine.UI;
    using UnityEngine.U2D; // SpriteAtlas

    public class Script_05_14 : MonoBehaviour
    {
        public Image image;
        private SpriteAtlas m_SpriteAtlas;
        private void Awake()
        {
            m_SpriteAtlas = Resources.Load("New Sprite Atlas") as SpriteAtlas;
        }
        private void OnGUI()
        {
            if (GUILayout.Button("<size=20>通过 Atlas 更改 Image 图片</size>")) // 原来这里可以用 HTML 语法
            {
                image.sprite = m_SpriteAtlas.GetSprite("yaogan1");
                Debug.Log(image.sprite);
            }
        }
    }

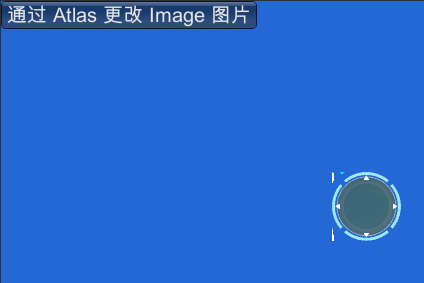

但这里会发现图片分隔的地方带着点其他图片的边界，如下图所示：

Variant

新建一个图集，并且将 Type 设置为 Variant，然后将之前 Master 的图集放到 Master Atlas 中，Variant 图集没有自己的 Objects for Packing，所以他是 Master Atlas 的一份拷贝，可以设置不同的 Scale 和 压缩格式。

多图集管理

  • 使用图集就是为了优化效率，避免过多的 DrawCall，但是图集也有大小限制。以移动平台为例，图集尽量不要超过 1024。如果图片太多，就要考虑将他们放到多个图集上。如果不同图集下的图片发生叠层（？）现象，那么 DrawCall 又会上去。
  • 尽可能把复用性强的图片放到一个公共图集下，每个 UI 系统有一个自己的私有图集。（？）由于战斗部分是最容易发生卡顿的地方，所以战斗下的 UI 尽可能合并在一个图集上。一定要将 UI 动静分离，频繁发生改变的 UI 元素要放在一个 Canvas 下。
  • 不是所有的图片都适合放到图集中。比如，几千个图标都放在一个图集中的话，如果游戏中只需要同时显示少部分图标，那么整个图集都会被载入内存中，图标的出现率有很高，所以那么大的图标图集内存几乎没机会释放，所以这一类的图片是不适合放到图集中的。

参考

知乎：一文看懂材质/纹理 Material, Texture, Shading, Shader 的区别
CSDN：map、mesh、texture、material 和 shader 的联系
Unity Manual：Variant Sprite Atlas
